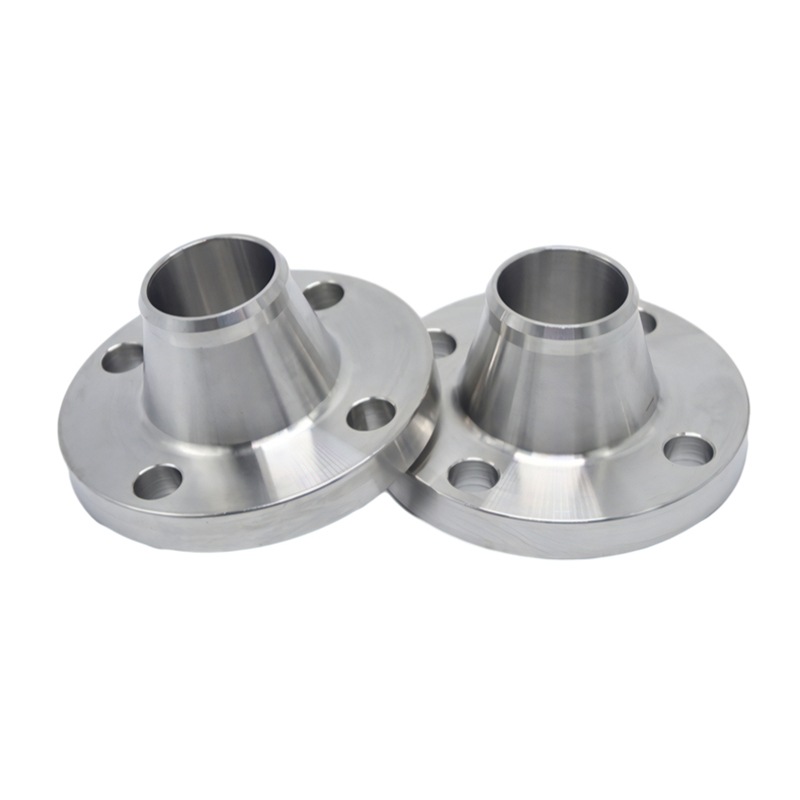

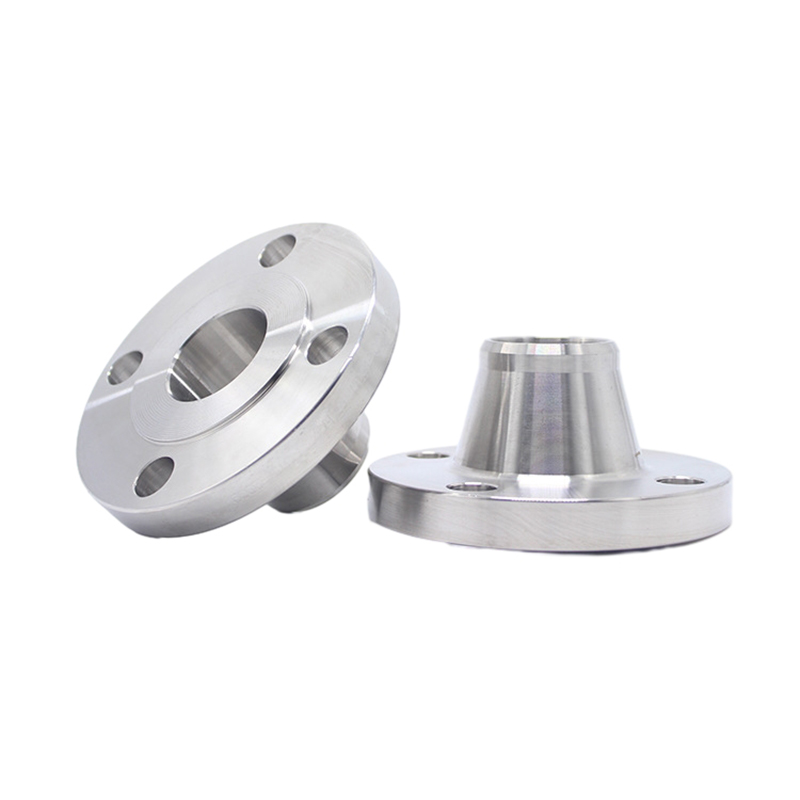

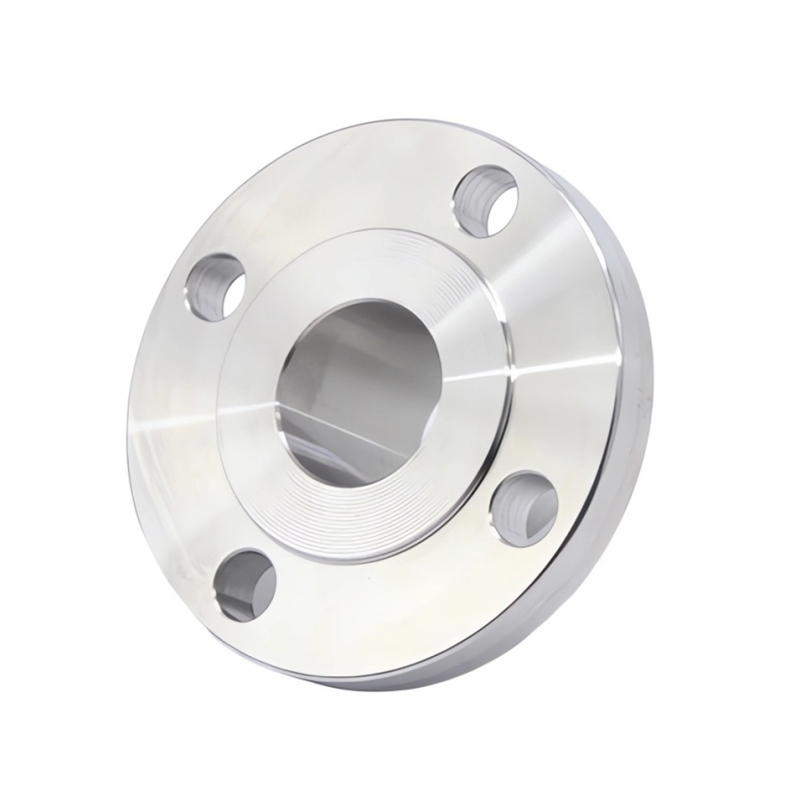

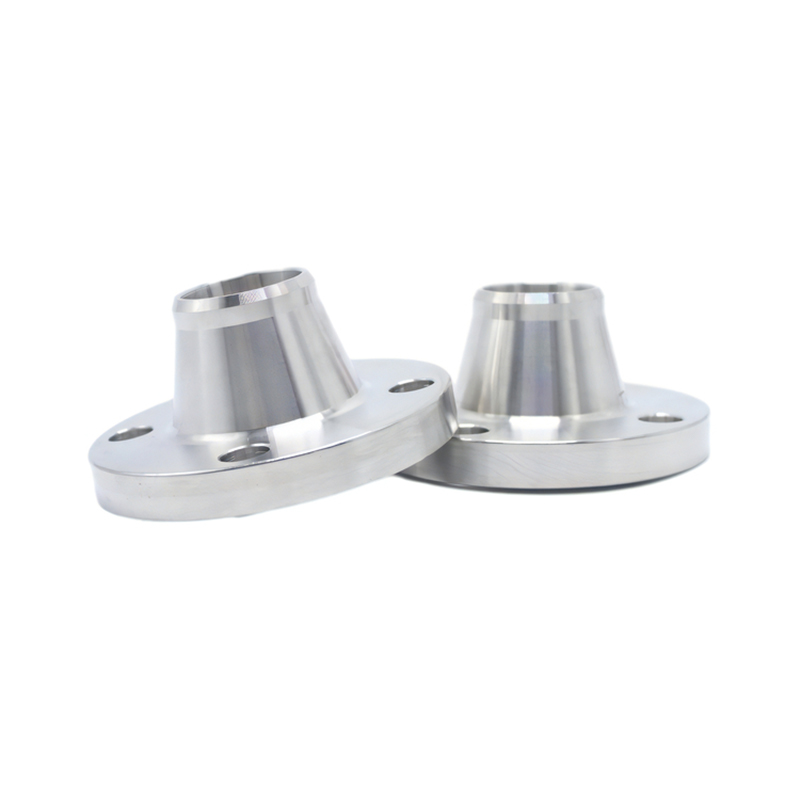

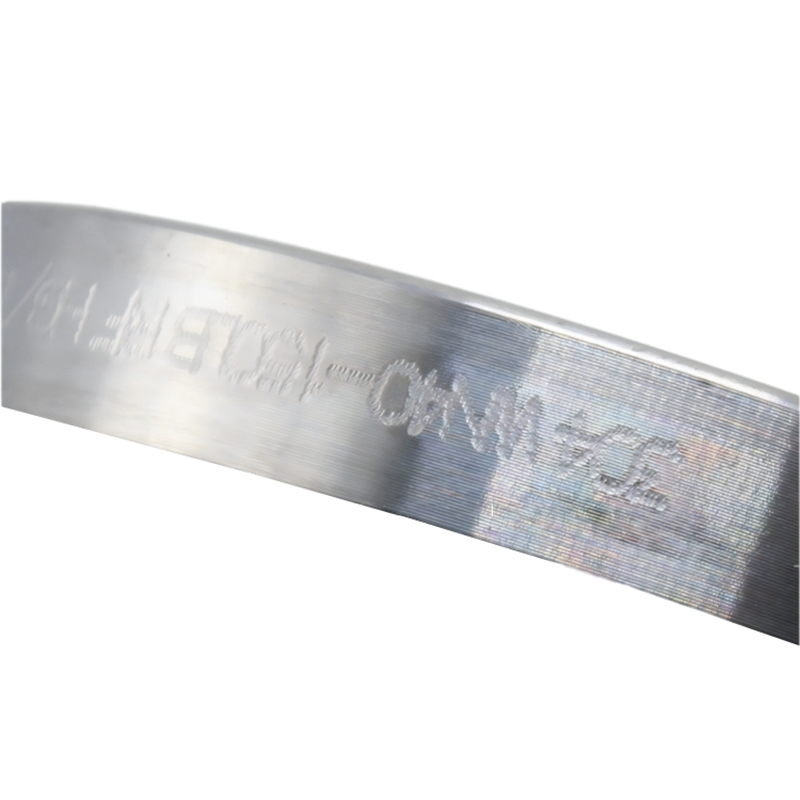

Герметичное соединение приварного шейного фланца, используемого для труб высокого давления

Приварные фланцы из нержавеющей стали предназначены для приваривания к трубам и обеспечивают надежное и герметичное соединение. В его ободе просверлено множество отверстий, которые позволяют прикрепить фланец к фланцу с болтовым креплением.

Фланец обеспечивает прочность колонны, а также обеспечивает надежное распределение напряжений через коническую шейку и передает напряжение с фланца на трубку. Следовательно, это может уменьшить малоцикловую усталость, вызванную изменениями в трубе.

Фланцы из нержавеющей стали с приварной шейкой широко используются в таких отраслях, как нефтегазовая, химическая и фармацевтическая промышленность, благодаря своей прочности, долговечности и устойчивости к коррозии.

Предыдущий:Приварной фланец из нержавеющей стали с конической ступицей и ободом
СЛЕДУЮЩИЙ:Нет следующей статьи

Введение

Стандарт	ГОСТ 12820-80, ANSI B16.5, EN1092, BS4504, JIS B2220-2012, DIN, AMSE B16.5, UNI и т. д.
Материал	СС304, СС316, СС304Л, СС316Л, СС321, СС310, 1.4401, 1.4403 и т. д.
Поверхность	Доступны варианты с выступающей поверхностью (RF), с полной поверхностью (FF), кольцевым соединением (RTJ), с канавкой, язычком или по индивидуальному заказу.
Тип	Кованый
размер	DN15-DN600, наибольший наружный диаметр может достигать 6000 мм.
Срок поставки	В течение 5-30 дней после получения предоплаты
Упаковка	деревянный ящик, фанерный ящик, поддоны или в соответствии с требованиями клиентов
Приложение	Широко используется в нефтегазовой, химической, лекарственной и других областях

DN	NPS	А	D	К	L	n	Th	С	B	N	H
15	1/2	21.3	90	60.3	16	4	М14	9.6	15.5	30	46
20	3/4	26.9	100	69.9	16	4	М14	11.2	21	38	51
25	1	33.7	110	79.4	16	4	М14	12.7	27	49	54
32	11/4	42.4	115	88.9	16	4	М14	14.3	35	59	56
40	11/2	48.3	125	98.4	16	4	М14	15.9	41	65	60
50	2	60.3	150	120.7	18	4	М16	17.5	52	78	62
65	21/2	76.1	180	139.7	18	4	М16	20.7	66	90	68
80	3	88.9	190	152.4	18	4	М16	22.3	77.5	108	68
100	4	114.3	230	190.5	18	8	М16	22.3	101.5	135	75
125	5	139.7	255	215.9	22	8	М20	22.3	127	164	87
150	6	168.3	280	241.3	22	8	М20	23.9	154	192	87
200	8	219.1	345	298.5	22	8	М20	27.0	203	246	100
250	10	273	405	362.0	26	12	М24	28.6	255	305	100
300	12	323.9	485	431.8	26	12	М24	30.2	303.5	365	113
350	14	355.6	535	476.3	30	12	М27	33.4	-	400	125
400	16	406.4	595	539.8	30	16	М27	35.0	-	457	125
450	18	457	635	577.9	33	16	М30	38.1	-	505	138
500	20	508	700	635.0	33	20	М30	41.3	-	559	143
600	24	610	815	749.3	36	20	М30	46.1	-	663	151
